基于单片机与Labview，如何从零基础制作高级虚拟示波器？

本文共计1546个文字，预计阅读时间需要7分钟。

之前有小伙提到需要虚拟示波器的资料，有些库文件丢失了，直接给工程跑不起来。这里我把关键的地方解释一下，大家可以根据这个自行开发。

实际上开发并不难，只是有些地方会稍微耗时。

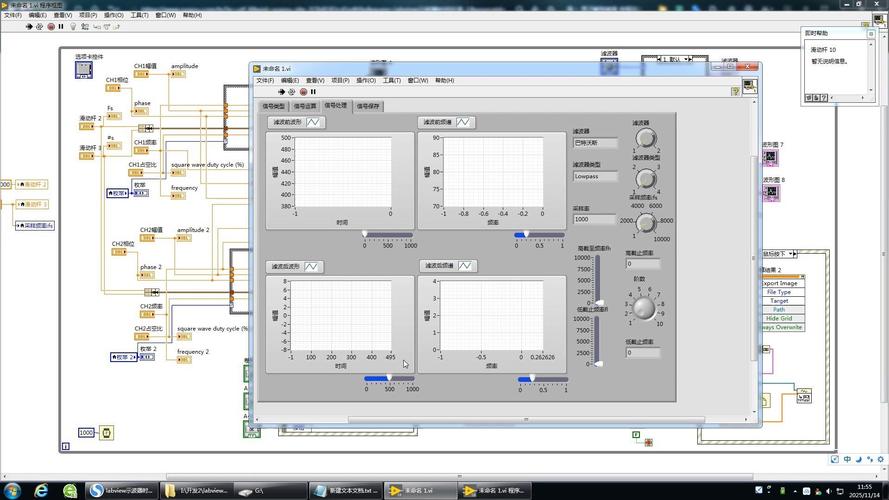

之前有小伙伴提到需要虚拟示波器的资料，有些库还有文件丢失了，直接给的工程跑不起来，这里我把关键的地方讲解一下，大家可以自行开发。其实开发不难，只是有些点会耗点时间。虚拟示波器，顾名思义就是非实物的示波器，但也还是硬件（便携的采集设备）和软件（在电脑上显示和操作）的结合，和数字示波器相比，本质上区别不大，现在贵一些的数字示波器从功能上看，也很像一台计算机了)。今天要讲的只是低配的，简易版的虚拟示波器（在下当年的毕业设计）。下位机是基于STM32的ADC采集实现的信号抓取，然后通过串口传到上位机中显示。单片机的ADC和串口传输，注定了这虚拟示波器采集的波形频率不会太高，之前能在上位机上还原得比较好的波形频率是25Khz以下，如果大家有其他更快的采集(DSP,FPGA，NI采集卡)和数据上传的方式(USB等)，可以尝试一下，也期待你们的分享。下面大体对硬件(外围电路)，单片机程序(STM32)，和上位机程序(labview)三部分进行讲解。

​编辑

1、硬件

硬件很简单，就是将输入到单片机的波形信号进行处理。因为我用的STM32的单片机，能检测到的电压值是0~3.3V，所以硬件部分就是把输入的交流信号先控制在-1.65V~1.65V之间，最后再通过电路将信号往上偏置1.65V就可以给单片机采集了。
