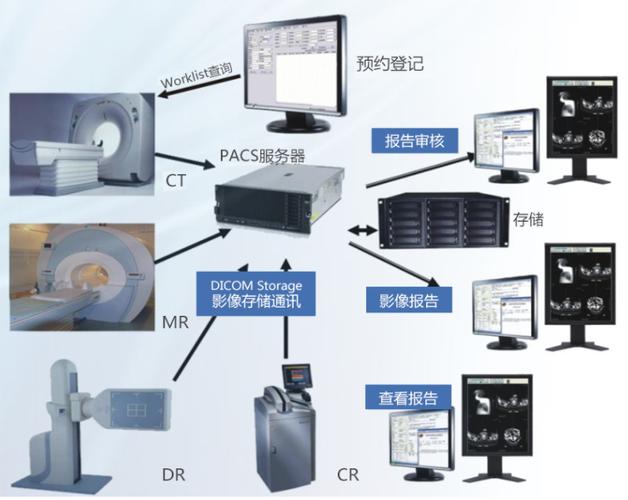

PACS系统是如何运作并实现图像存储与传输的？

本文共计335个文字，预计阅读时间需要2分钟。

1. 医生通过PACS登录工作站录入患者信息，包括：姓名、图像号、性别、设备、部位等，并将这些信息传输至PACS服务器进行存储。

2.CT等设备的采集工作站，通过DICOM Modality Worklist协议传输数据。

1.医生使用PACS登记工作站录入患者信息，包括：姓名、图像号、性别、设备、部位等。并将这些信息提交到PACS服务器中进行存储。

2.CT等设备的采集工作站，通过DICOM Modality Worklist协议，从PACS服务器获取已经登记的、等待检查的患者信息。例如：患者姓名、图像号、设备、部位等。

3.CT等设备对患者进行图像采集时，通过DICOM MPPS协议向PACS服务器发送当前的检查状态。

4.CT等设备生成图像后，通过DICOM Storage协议将带有患者信息的DICOM格式图像发送给PACS服务器。

5.PACS服务器接收到图像后，将图像存到服务器的磁盘阵列中，将检查信息补充到数据库中，并通过DICOM Storage Commitment协议告知CT等设备图像的存储状态。

6.医生使用PACS诊断工作站进行图像浏览，通过DICOM Query/Retrieve协议从PACS服务器上将患者信息、图像数据下载到本机磁盘，进行诊断并编写报告。

7.医生在PACS诊断工作站编写完报告后，将报告内容提交给PACS服务器进行存储。
