本文共计704个文字，预计阅读时间需要3分钟。
树图主要用于可视化树形数据结构，是一种特殊的层次类型。实现方法是将`series-type`设置为`tree`。Echarts的树形图可以表示为正交的，也可以表示为径向的。
正交树：- 结构：正交树- 实现方法：直接设置`series-type: 'tree'`
径向树：- 结构：径向树- 实现方法：通过调整配置实现径向布局
树图主要用来可视化树形数据结构，是一种特殊的层次类型。
实现方法，将series->type设置为tree。
Echarts的树形图表，可以是正交的，也可以是径向的。

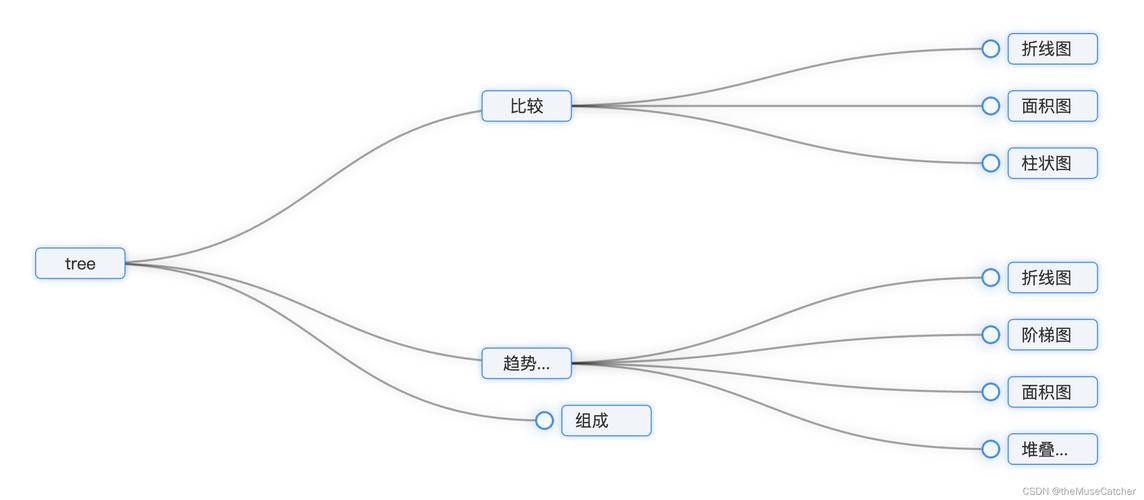

正交树：
径向树：
实现方法，修改：series->layout设置，orthogonal为正向，radial为径向。
可以自定义，如从右向左：
实现方法，修改：series->orient设置，支持LR、RL、TB、BT，其中RL，就是从右向左。
可以自定义图标：支持'circle', 'rect', 'roundRect', 'triangle', 'diamond', 'pin', 'arrow', 'none'
实现方法，修改：series->symbol设置
图标是方形的树形图表：
可以自定义，直线还是曲线：
实现方法，修改：series->edgeShape设置，支持curve 和 polyline
直线图表：
initialTreeDepth：
默认展开的深度，默认为2，多于2层的的节点可以点击父节点来展示和隐藏。如果设置为-1或者null或者undefined，所有节点都将展开。
itemStyle：
修改树形图表项的样式。
可以修改颜色、大小等
label：
图表项中文字的处理。
可以通过formatter来给图表的文字增加丰富的效果。
lineStyle：
图表中线的处理。
修改lineStyle样式的效果：
emphasis： 聚焦,设置了聚焦后，鼠标放到项，其他无关项就会暂时隐藏。
'none' 不淡出其它图形，默认使用该配置。
'self' 只聚焦（不淡出）当前高亮的数据的图形。
'series' 聚焦当前高亮的数据所在的系列的所有图形。
'ancestor' 聚焦所有祖先节点
'descendant' 聚焦所有子孙节点
emphasis: { focus: 'ancestor', blurScope: 'coordinateSystem' }
树形图表的数据结构：
name: 图表项默认项显示的名称
children： 这个项的子节点
当然，你在数据里可以定义任意属性，如value、num等，可以配合label中的formatter来实现更加丰富的显示效果。
最后是完整的代码：
index.html
<!DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8"> <meta www.558idc.com/kt.html欢迎留下您的宝贵建议】
