三层交换机如何实现软件定义网络（SDN）技术？

本文共计975个文字，预计阅读时间需要4分钟。

背景介绍：随着云计算和虚拟化技术的发展，网络架构正在经历深刻的地域性变革。软件定义网络（SDN，Software Defined Network）作为一种新型的网络架构，被认为是下一代网络的标准模式。

如何实现SDN？

1.软件定义网络的概念：SDN将网络的控制层与数据层分离，使得网络的控制逻辑可以通过软件编程来实现，而不是通过硬件。

2.网络控制平面与数据平面的分离：SDN通过控制平面和数据平面的分离，实现了网络的集中控制和动态配置。

3.控制器的引入：在SDN架构中，控制器负责管理网络资源和流表，而交换机则根据控制器的指令转发数据包。

4.编程接口：SDN控制器通常提供API，允许开发者编写控制逻辑，实现对网络流量的灵活管理。

5.开放网络协议：如OpenFlow，它是SDN的一个具体实现，提供了一套开放的网络协议，允许交换机与其他网络设备进行通信。

背景介绍：

云计算和虚拟化技术的发展推动了网络架构的变革。软件定义网络（SDN）作为新一代网络的标准模式，其实现关键在于网络控制与数据层的分离、控制器的引入以及开放的编程接口。

背景介绍随着云计算和虚拟化技术的发展，网络架构正在发生深刻地变革，软件定义网络（SDN-SoftwareDefinedNetwork）无疑是下一代网络的“范式”。如何实现SDN呢？

背景介绍

随着云计算和虚拟化技术的发展，网络架构正在发生深刻地变革，软件定义网络（SDN - Software Defined Network）无疑是下一代网络的“范式”。

如何实现SDN呢？OpenFlow是目前最流行的SDN实现方式，具体而言有三种：

1、OpenFlow商业交换机，如思科、Juniper Network、盛科等厂商；

2、基于FPGA实现OpenFlow协议；

3、纯软件OpenFlow交换机实现，如Open vSwitch技术；

SDN(Software Defined Network)

SDN是由美国斯坦福大学Clean-Slate课题研究组提出的一种新型网络创新架构，是网络虚拟化的一种实现。其核心技术OpenFlow通过将网络设备的控制面与数据面分离开，从而实现网络流量的灵活控制。

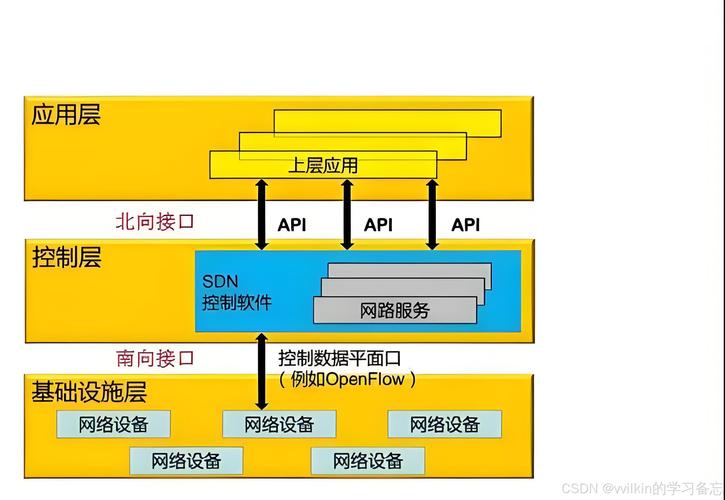

 如上图，数据面就是交换机和路由器硬件，SDN控制器负责整个拓扑网络的转发链路规划，这样可以形成统一的管理。

OpenFlow

OpenFlow是一个协议，可以理解为SDN的一种实现，通过Flow Table来描述报文转发规则，以下是OpenFlow 1.2定义的Flow Table结构：

• Match Fields：报文匹配字段，包括MAC地址、以太网类型、IP协议类型、IP地址、UDP端口号等
• Priority：报文优先级，多个匹配项中按照优先级匹配
• Counters：匹配的次数
• Instructions：匹配后的操作，如报文编辑、转发属性
• Timeout：该Flow Table在交换机中存在的时间
• COOKIE：控制器预留的信息，与报文（数据流）处理无关

除了Flow Table之外，还有Group Table、Meter Table等，这些表结构都可以在协议手册中找到。

此外，为了与控制器（Controller）进行通讯，OpenFlow协议还定义了一套交换机与控制器的通讯协议——OpenFlow Channel，这个协议包括：

• Controller-to-Switch：控制器操作交换机
• 异步通信（Asynchronous）：交换机提交特定报文处理
• 对称通信（Symmetric）：控制器与交换机互相调试

Open vSwitch

Open vSwitch可以理解为一个虚拟交换机，其架构如下：

如上图所示，Open vSwitch就是利用OpenFlow协议设计的虚拟交换机，其报文转发的规则完全依赖Flow Table。

Open vSwitch内部实现近似于一个基于OpenFlow协议的SDN结构，可以将User Space当作控制面（Control Plane），Kernel层当作数据面（Data Plane）。
